-5- Principe du codage d'une tension .
On compare la tension à mesurer et la tension de sortie du convertisseur

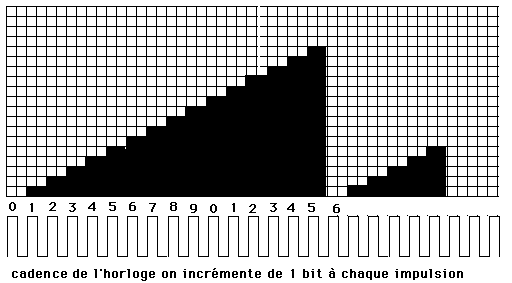

Cette tension augmente régulièrement au rythme des impulsions de l'horloge ce qui
produit un signal en forme d'escalier constitué de 16 états soit 0 à 15 marches.
On compare la tension de sortie du convertisseur à la tension à mesurer .
Quand on passe de U<Us à U>Us on peut détecter le changement d'état d'un circuit
comparateur .et attribuer la valeur de la tension Us qui produit ce changement d'état à
la mesure de la tension U .Cette mesure sera donc toujours fausse puisque nous ne
disposons que d'un encadrement correspondant au pas du convertisseur.
Un < U et U(n+1) > U
La valeur de la tension U est encadrée par la tension de sortie du convertisseur
correspondant à deux états successifs du compteur.L'erreur sur la mesure est donc égale
au saut correspondant à une variation de 1 bit .Il est important de voir que la
précision de la mesure sera nulle si le nombre d'incrémentations est faible , elle
devient de plus en plus précise au fur et à mesure que l'on s'approche de la tension
maximale .
On retrouve le même problème en TP traditionnel , si l'aiguille de l'appareil de mesure
où la valeur affichée tend vers 0 il faut changer de calibre pour obtenir une déviation
maximale de l'aiguille ou un affichage maximal sur l'écran à cristaux liquides .
