-6- Modes de fonctionnement du convertisseur :
(a) mode analogique digital (ou analogique -> numérique)
On cherche le codage en bit correspondant à une tension à mesurer pour un convertisseur 8 bits soit 256 combinaisons () codant une tension de 5 volts sur 255 marches d'escalier ,chaque marche d'escalier a pour valeur 255* Volt soit Volt .
A partir de la position des interrupteurs correspondant au nombre 0000, modifiez progressivement l'état des interrupteurs correspondant au nombre binaire croissant :
0000->0001->0010->0011 etc...

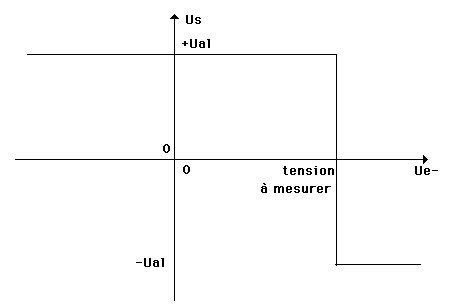

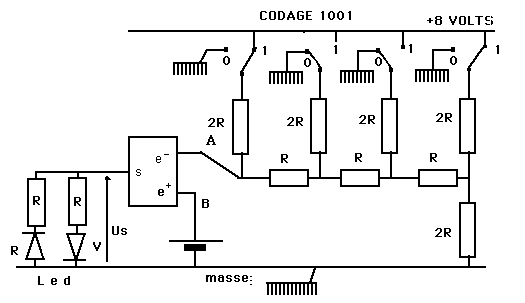

Un AOP (amplificateur opérationnel ) monté en comparateur permet de savoir l'état de la sortie :
si la tension de sortie du convertisseur est Us < U diode verte allumée
si la tension de sortie du convertisseur est Us > U diode rouge allumée .
Le changement du sens de l'inégalité correspond au changement d'état de la Led allumée rouge ou verte .



Questions :
1) Que se passe-t-il pour les LED en sortie du montage AO au cours de cette manipulation?
2) Pouvez vous expliquer ce qui se passe dans ce montage ?
3)Voyez vous en quoi ce montage permet de mesurer une tension ?
4)Avec quelle précision absolue U, cette tension est elle nécessairement mesurée ?
