-3-Réaliser le montage correspondant au schéma ci-dessus .
Pour cela vous réaliserez le montage sur deux plaques en remplaçant les quatre
interrupteurs par quatre petits fils qui seront, à partir du résistor 2R, soit reliés
à la masse (interrupteur ouvert) soit reliés à la ligne de 8 V (interrupteur fermé).
La tension de 8V sera délivrée par une alimentation stabilisée dont vous réglerez le
potentiomètre de telle façon à avoir exactement la tension voulue (vérifier avec un
voltmètre)
A chaque interrupteur est associée une valeur logique :
- interrupteur ouvert <=> a = 0 état bas
- interrupteur fermé <=> a = 1 état haut
Comme il y a 4 interrupteurs, l'état de l'ensemble des interrupteurs est associé à un
nombre binaire de 4 bits (a3, a2,a1,a0) ; le bit de poids faible a0 correspond à
l'interrupteur de droite, le bit de poids fort a3 correspond à l'interrupteur de gauche.
-4-Étude des différentes tensions que l'on peut obtenir .

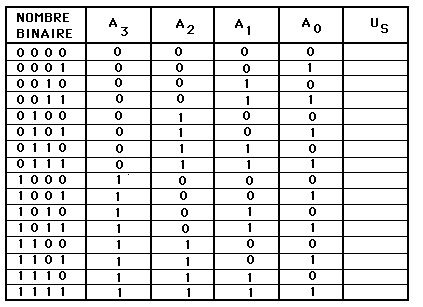

En positionnant correctement les fils servant d'interrupteur selon les valeurs des bits
dans le tableau ci-dessous, mesurer la tension Us et compléter le tableau ci-dessous
1) avec quatre bits, combien peut on coder de valeurs de tension ?
2) quelle est la valeur maximale atteinte ?
