-2- Schéma de principe d'un convertisseur 4 bits .
On considère un réseau de résistances R et 2*R qui peut être commandé par l'intermédiaire d'interrupteurs correspondants à un mot de 4 bits soit ( ) combinaisons possibles .

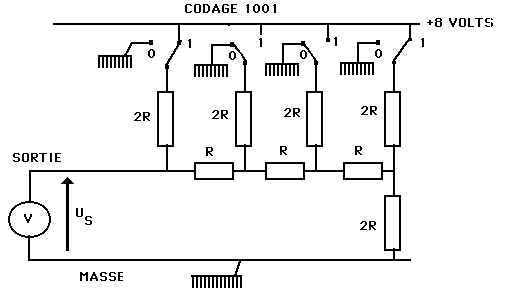

schéma du circuit :



Pour simplifier le problème nous choisirons une tension 8 Volts au lieu des 5 volts traditionnels en informatique car l'intervalle 08 Volts va nous fournir 15 marches d'escalier de hauteur 0,5 Volt .

(0000) (1000) (0100) (0010) (0001) (1100) (0110) .....

Chaque 1 correspond à une tension 8 volts appliquée en ce point du réseau
Chaque 0 correspond à une tension nulle le point correspondant du reseau est relié à la masse

Le circuit est à possibilités soit 16 pas .Le voltmètre placé à la sortie mesure une tension incrémentée de chaque fois que le nombre représenté par les quatre bits augmente de 1 .Chaque résistance R a pour valeur 100 et 2R = 200
