TP
Simulation de quelques montages
simples avec le
logiciel Schématics

A propos du logiciel
Un générateur et une résistance
Un générateur et deux résistances
Un générateur et trois résistances
Caractéristique d'une diode

Un générateur et une résistance :

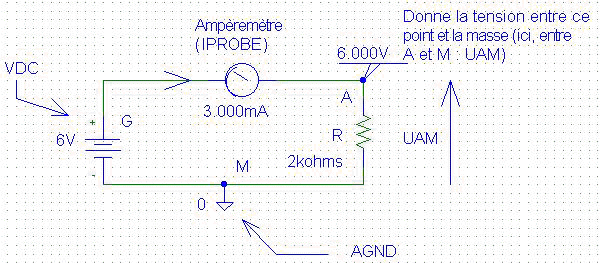

 | Réaliser le montage suivant : |

 | Calculer l'intensité du courant |
 | Vérifier par simulation |
 | Recommencer avec E=12V |
Retour au menu

Un générateur et deux résistances :
 | Réaliser le montage suivant : |

 | Calculer les intensités i, i1, i2 et la tension U |
 | Vérifier par simulation |
 | Recommencer avec E=12V |
Retour au menu

Un générateur et trois résistances :

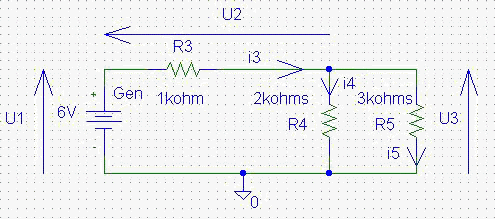

 | Réaliser le montage suivant : |

 | Calculer les intensités i3, i4, i5 ainsi que les tensions U1, U2 et U3 |
 | Vérifier par simulation |
Retour au menu

Caractéristique d'une diode :

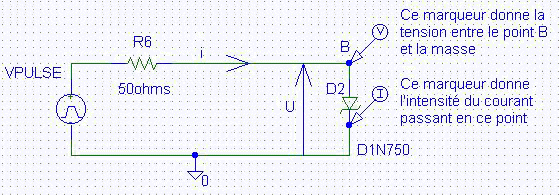

 | Réaliser le montage suivant : |

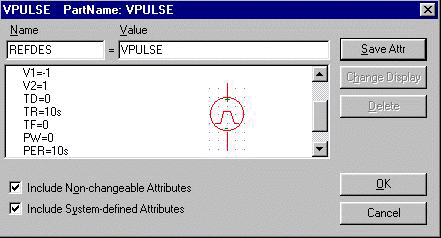

Choisir un générateur (VPULSE) permettant de faire varier la tension
de sortie de -1V à 1V, en 10s, comme l'indique le schéma suivant :

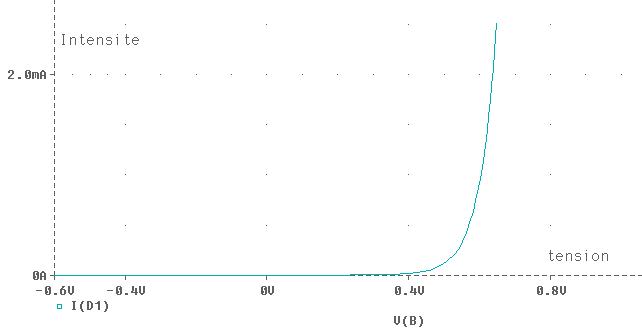

 | Faire tracer, par simulation, la courbe i=f(U) |
 | En déduire le comportement de la diode |

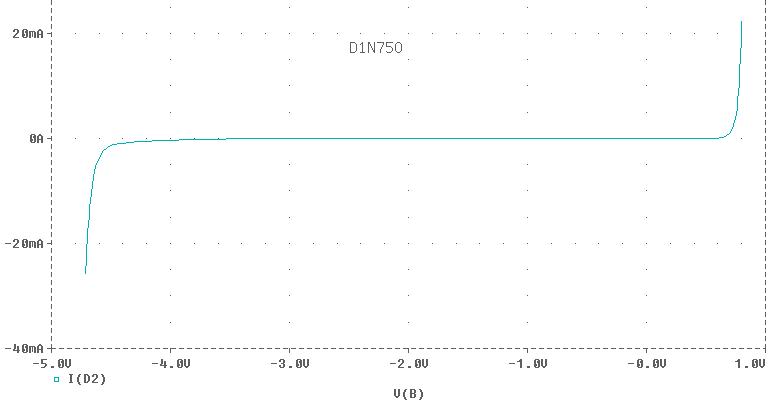

 | Recommencer en prenant la diode D1N750 et en faisant varier la tension
délivrée par le générateur de -6V à +2V |
 | Commenter le résultat obtenu |
Retour au menu

|
