TP Simulation du fonctionnement d'un Amplificateur Opérationnel
avec le logiciel Schématics
Fonctionnement en amplificateur inverseur
 | 1/ Etude de i+, i- et epsilon |
| 2/ Amplification |
| 3/ Caractéristique de transfert Us = f(Ue) |
| 4/ amplification d'une tension sinusoïdale |

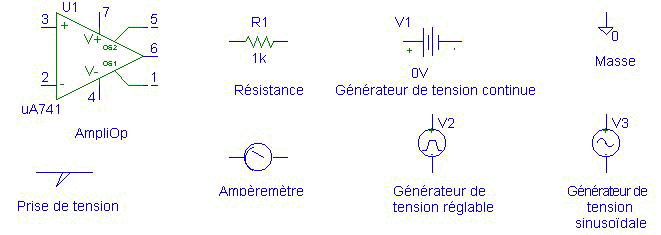

Les composants nécessaires :
Fonctionnement en saturation :

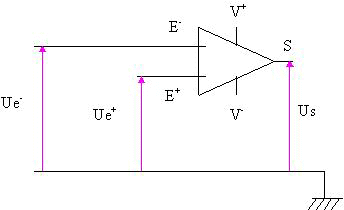

Réaliser le montage suivant en alimentant l'amplificateur opérationnel entre +15V et -15V.
Donner plusieurs séries de valeurs à Ue+ et à Ue- et relever les valeurs de Us
| Ue+ | 6 | 2 | 6 | -6 |
| Ue- | 2 | 6 | -6 | 0 |
| Us |
Conclusion ?
Fonctionnement en amplificateur inverseur :

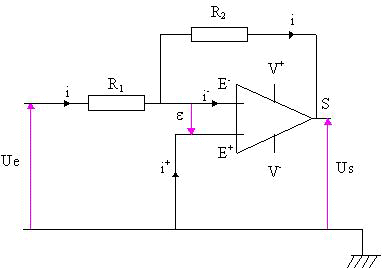

Réaliser le montage suivant en alimentant l'amplificateur opérationnel entre +15V et -15V.
1/ Etude de i+, i- et epsilon :
Choisir Ue= 2V ; R1=1kohm ; R2 = 5kohm ; relever i+, i- et epsilon
| Est-on en régime linéaire ? |
| L'amplificateur est-il idéal ? |
Choisir Ue= 6V ; R1=1kohm ; R2 = 5kohm ; relever i+, i- et epsilon
| Mêmes questions |
2/ Amplification :
Compléter le tableau suivant, en relevant Us et en calculant le coefficient d'amplification A=|Us/Ue|
| R1 en kohms | 1 | 2 | 2 | 10 | 2 |
| R2 | 5 | 10 | 10 | 2 | 10 |
| Ue en volts | 2 | 2 | 1 | 1 | 4 |
| Us | |||||
| A=|Us/Ue| |
L'amplificateur est-il inverseur ?
Quelle relation observe-t-on entre le coefficient A et les résistances R1 et R2 ? Cette observation est-elle conforme à l'étude théorique ?
Dans quel cas y a-t-il saturation ?
3/ Caractéristique de transfert Us = f(Ue) :
Choisir un générateur faisant varier la tension, au cours du temps, de V1=-5V à V2=+5V
(VPULSE avec TD=0 TR=10s TF=0 PW=0 PER=10s)
Tracer Us en fonction de Ue (Analyse, Setup, Transient : limiter t à 9,5s)
Interpréter la courbe obtenue (amplification, saturation)
4/ amplification d'une tension sinusoïdale :
Choisir R1=2kohms, R2=8kohms
Prendre un générateur de tension sinusoïdale :
