La mesure principale fournie par la capteur est disponible sur l'entrée EAx (x représente le (Numéro de prise) -1  sur laquelle est branchée le capteur)

Par exemple si la capteur est sur la prise 2, la mesure correspondante est à faire sur EA1.

Les capteurs délivrent tous une tension de référence sur l'Entrée Analogique EAx+4 qui permet de  les identifier.

Certains capteurs délivrent une double information (exemple le Teslamètre). Dans ce cas la seconde mesure est sur EAx+4. Pour distinguer la mesure de l'identification, c'est l'état de la Sortie Binaire correspondante qui permettra de faire la différence.

Par défaut (à la mise sous tension en particulier), la Sortie binaire est dans l'état 0.

Exemples :

Pour le teslamètre sur la prise 3, on mesure dans l'échelle -40..+40mT sur EA2 et dans l'échelle -4 .. +4 mT sur EA6 si SB2 est à 0.
Si SB2 est à 1, la mesure de EA6 sera toujours de 42 typique ou en tout cas dans la plage 35 à 45.
Pour la sonde de température 0..100°C, si elle est sur la prise 1, la mesure de la température sera disponible sur EA0 (0==>0°C et 255==>100°C) et, dans tous les cas, sur EA4 on trouvera  l'identification (résultat de mesure : 179).



Des capteurs pour ORPHY PORTABLE de la première génération



n° Nom Capteur SBx=0 SBx=1 Fourchette

Possible

Mesure typique
1       De 05 à 15
2 SYNCHRO ANALOGIQUE Indifférent Indifférent De 16 à 25

23
3 SYNCHRO Indifférent Indifférent De 26 à 35

30
4 TESLAMETRE

+/-4OmT ou +/-4mT

 EAx+4 MESURE EAx+4 reconnaissance De 36 à45

42
5 PRESSION absolue 0..1500 hPa Indifférent Indifférent De 46 à 55

48
6 VOLT +/-0,1V Indifférent Indifférent De55a65

66
7 VOLT +/-2V Indifférent Indifférent De 63 à 75

70
8 VOLT +/- 6V Indifférent Indifférent De 76 à 85

80
9 VOLT +/-15V Indifférent Indifférent De 86 à 95

91
10 VOLT O à 15V Indifférent Indifférent De 96 à 105

102
11 AMPE +/-20mA Indifférent Indifférent De 106 à 115

111
12 AMPE+/-10OmA Indifférent Indifférent De 116 à 125

121
13 AMPE +/-500mA Indifférent Indifférent De 126 à 135

134
14 AMPE de 0 à 500mA Indifférent Indifférent De 136 à 145

141
15 PHMETRE (0..14) Indifférent Indifférent De 146 à 155

152
16 OXYMETRE(0..21%) Indifférent Indifférent De 156 à 165

15S
17 Température -40 à +50 C Indifférent Indifférent De 166 à 175

169
18 Température 0..100°C Indifférent Indifférent De 176 à 185

179
19 Micro Son SIGNAL / Enveloppe (0..10%) EAx+4 enveloppe EAx+4 reconnaissance de 186 à 195

188
20 Luxmètre 40W/m² Indifférent Indifférent de 196 à 205

197
21 Pression rel. +/-15hPa ou +/-1,5hPa EAx+4 +/- 1,5h Pa EAx+4 reconnaissance de 206 à 215

213
22 Fourchette optique double (mesure EFx) EAx EAx+4 reconnaissance EAx EAx+4 reconnaissance de 216 à 225

220
23 Rythme cardiaque Indifférent Indifférent de 226 à 235

229
24 Conductimètre     de 236 à 245

239
25 Numéro réservé     de 246 à 255

249

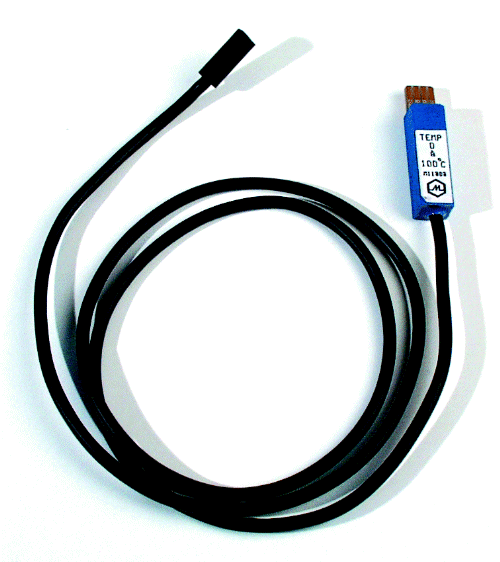

Un exemple de capteur : le capteur de Température 0..100 °C

capteur de température 0-100°C (76ko)
