Sonde luxmètre |
|
Cette sonde munie d'un fourreau coulissant permet d'effectuer des relevés d'éclairement dans la gamme 0 à 5000 Lux. |
Elle se raccorde directement sur Orphy GTS par une fiche DIN 6broches
Elle fornit une tension électrique directement proportionnelle à l'éclairement soit 0 Lux -> 0V.
Le branchement est possible sur EA7, EA6, EA4, EA5, le calibre dépend de l'entrée analogique utilisée.
| Entrée analogique | Calibre | Tension mesurée | Correspondance en Lux |
| EA7 | 2V | 2V | 5000 |
| EA6 | 1V | 1V | 2500 |
| EA4, EA5 | 0.1V | 0.1V | 250 |
Caractéristiques :
| Température d'utilisation | -55 à 110°C |
| Spectre | 500 à 1000nm |
| Linéarité max | +/- 7.2 % |
| Sensibilité à la tampérature | 3500ppM/%C |

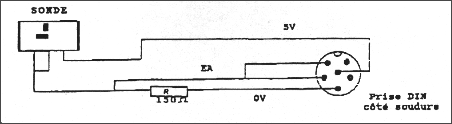

Schéma :
