Winspec , Analyse spectrale pour Windows.
Remarques préliminaires:
Le logiciel Winspec a été
développé par le Groupe Evariste, il est libre de droits d'utilisation, dans
tout établissement scolaire public ou privé, ainsi que dans toute
administration. Ceci inclut la possibilité d'effectuer un nombre quelconque de
copies.
Il ne peut en aucun cas être vendu,
ni faire l'objet d'une transaction commerciale quelconque, à quelque titre que
ce soit.
Le logiciel Winspec traite des
signaux numériques obtenus par échantillonage d'une tension à l'aide d'un
Interface Orphy. Le modèle d'Interface (GTS ou GTI) est automatiquement reconnu
ainsi que le port série utilisé.
La base générale des traitements
est la Transformation de Fourier Rapide (FFT), les artefacts inhérents à ce
type de traitement sont minimisés par l'utilisation de fenêtres de
pondération d'une part , par lissage spectral post-traitement d'autre part.
Dans le cas des signaux périodiques,
les coefficients des séries de Fourier équivalentes aux signaux sont aussi
calculés.
D'une manière générale les
spectres calculés sont les spectres, d'amplitude, de puissance, ou de phase.
Quelques traitements par FFT inverse
sont aussi donnés : Filtrage simplifié, fonctions de corrélation, synthèse
de Fourier.
Téléchargez Winspec.zip
(1015 ko) , sur ce site.
Décompactez le fichier, puis lancez
Setup
Si vous obtenez le messages d'erreur
: Impossible de copier VER.DL , supprimez ce fichier de votre répertoire
Windows, puis relancez Setup.
Si vous obtenez le message d'erreur :
CMDIALOG.DLL est en cours d'utilisation, cliquez sur Ignorer.
Il est possible de travailler sans
interface à partir des fichiers d'exemple fournis.
L'aide en ligne disponible à tout
instant (touche F1) , doit permettre de répondre aux problèmes les plus
courants.
En cas de nécessité absolue,
contacter l'auteur.

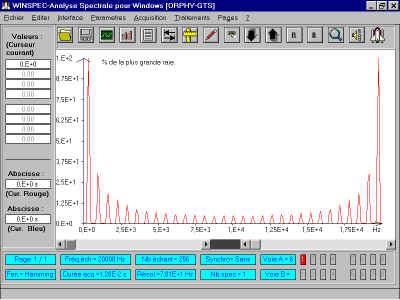

- Exemple de spectre d'amplitude pour un signal carré
- de rapport cyclique 1/2 (fichier Carre.spe)
