Tp sur les portes logiques (à l’aide du logiciel Crocodile Clip )
1 ) Présentation du logiciel .
Crocodile Clip est un logiciel de simulation de circuit en temps réel qui utilise l’animation pour expliquer certaines notions difficiles à appréhender des circuits électroniques et numériques .
C’est un logiciel facile à utiliser , on dessine le circuit désiré, puis en agissant sur des interrupteurs , en changeant la valeur des composants , on voit le circuit se mettre en action et on peut vérifier et apprendre les notions d’électroniques numériques et analogiques .
La fenêtre présente une barre de menus : Fichier, Edition, Mesure, Options, Fenêtre .
Les composants visibles de la barre d’outils principale permettent par simple clic de découvrir des barres d’outils de composants .
En clinquant sur
, apparaît la barre d’outils
complémentaires :
Pour revenir cliquez sur :
N’oubliez pas de cocher le sous menu Signaux Logiques pour visualiser l’état de vos entrées/sorties .

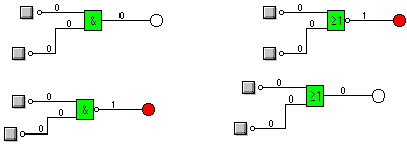

2/ Test des portes : Réaliser soigneusement les quatre portes vues en théorie et retrouver vos tables de vérité :
3/Universalité de la porte NAND(NON-ET)
a/Réalisation de la fonction NON :
équivalent
Vérifier vos tables de vérité :
E |
S |
| 0 | 1 |
| 1 | 0 |
b/Réalisation de la fonction ET :
Vérifier vos tables de vérité :
E1 |
E2 |
S’ |
S |
| 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 1 |
c/Réalisation de la fonction OU :
Vérifier vos tables de vérité :
E1 |
E2 |
S1 |
S2 |
S |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 | 1 |
4/Lois fondamentales :
a/Lois de commutativité :
E1.E2 = E2.E1
E1 + E2 = E2 + E1
b/Lois d’associativité
E1+(E2+E3) = (E1+E2)+E3
E1.(E2.E3) = (E1.E2).E3
c/Lois d’idempotence
 |
 |
E+E = E |
E.E = E |
d/Lois de complémentarité
 |
 |
E + |
E. |
=

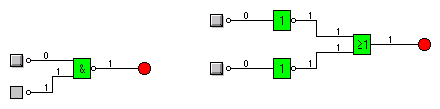

e/ Théorème de De Morgan
Vérifiez que
=
+
 |
||||
E1 |
E2 |
E1.E2 |
|
|
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
Vérifiez que
= .
 |
||||
E1 |
E2 |
E1+E2 |
|
|
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
3/La fonction XOR ou OU-EXCLUSIF :
Définir sa table de vérité :
E1 |
E2 |
S |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |

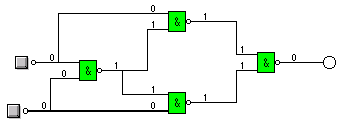

On peut réaliser la fonction OU-EXCLUSIF , elle sera obtenue par l’assemblage de 4 portes NAND ( NON-ET )
