Le demi-additionneur binaire



I Addition binaire :

Numérotation binaire (rappel ) :

Compléter le tableau ci-dessous :

Base 10 0 1 2 3 4 5 6 7 8 9 10 11
Base 2 0 1 10



Exemples d’additions binaires :

          Retenue
0 0 1 11 101 A
+ 0 + 1 + 1 + 10 + 011 B
          Somme



L’addition de 2 chiffres binaires peut-elle être réalisée par l’opération somme logique ?

Justifier à travers un exemple .

Ecrire une table de vérité qui tienne compte des problèmes liés à l’addition binaire :



II Demi additionneur

Principe :

Un demi-additionneur permet de réaliser l’addition de deux chiffres binaires E1 et E2 et affiche le résultat de l’addition sous forme d ‘une variable S et éventuellement une retenue R .



Table de vérité du demi-additionneur :

E1

E2

S

R






Combien d’entrées et de sorties compte le montage demi-additionneur ?

Schéma fonctionnel du demi-additionneur .

Quelles sont les fonctions logiques réalisées par le montage demi-additionneur ?

S =

R =

En déduire son schéma fonctionnel , le réaliser avec le logiciel Crocodile Clip .

 III Additionneur complet :

Pour additionner deux nombres binaires à plusieurs bits, il faut tenir compte de l’éventuelle retenue de l’étage précédent . Un demi-additionneur ne peut donc réaliser une telle opération .

Pour éliminer cette difficulté, il faut un circuit à trois entrées : C’est l’additionneur complet .



Principe :

Un additionneur permet de réaliser l’addition de deux chiffres binaires E1 et E2 tout en tenant compte de la retenue Rn-1 et affiche le résultat de l’addition sous forme d ‘une variable S et éventuellement une retenue Rn .

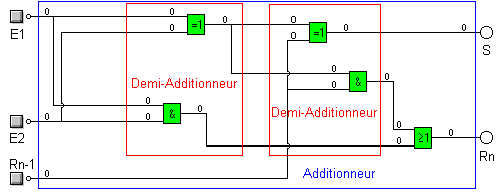

Simuler le montage ci-dessous :



Ecrire la Table de vérité :

E1

E2

Rn-1

S

Rn












IV Additionneurs en cascade :

On veut réaliser un montage pour effectuer l’addition 101 + 011. Combien d’additionneurs contiendra ce montage ?

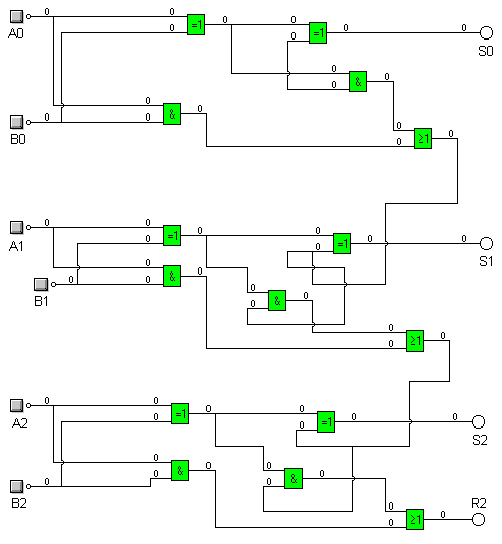

Simuler le montage

Schéma fonctionnel .

On schématisera un additionneur par
