7- Fonctionnement linéaire de L'AOP : amplification en tension .
Plaçons des résistances dans le circuit pour réaliser une contre-réaction.

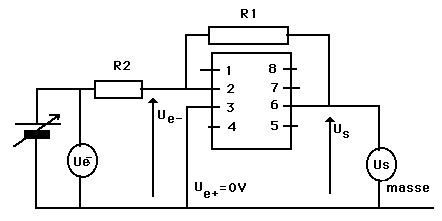

Appliquons sur l'entrée inverseuse une tension continue .Ue-


Observons le comportement du circuit dans les deux cas suivants :
1er cas : R1=R2=10 kW
2er cas : R1=1 kW ; R2=10 kW
écrivons les lois des noeuds et des mailles .

Conclusion.

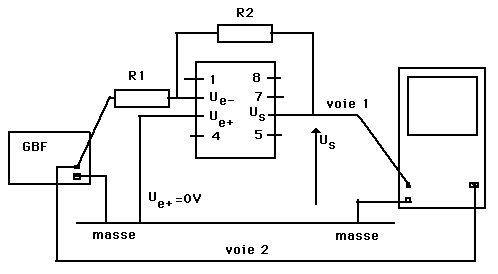

Appliquons sur l'entrée inverseuse une tension variable .Ue-(t)


Observons le comportement du circuit dans les deux cas suivants :
1er cas : R1=R2=10 kW
2er cas : R1=1 kW ; R2=10 kW
Choisir un signal d'entrée de forme triangulaire ayant une amplitude de quelques volts ,une fréquence d'une centaine de hertz.(lire les valeurs sur l'écran ) faire un schéma .
Observer le phénomène de saturation quand la tension d'entrée devient trop forte .
Observer sur l'écran de l'oscilloscope les deux signaux d'entrée et de sortie .(lire les valeurs sur l'écran ) faire un schéma .
Changer la forme du signal observer les deux signaux sur l'écran .
Que pouvez vous en conclure dans chaque cas ?
