La bouteille qui n'avait pas de culot...
ou... la triste fin d'une bouteille de chocolats fourrés au kirsch
Matériel :
 | la bouteille en question, |
| un haut parleur , |
| un micro (l'essai a été fait avec un micro qui s'emboite au fond de la bouteille) |
| un oscillo |
| un GBF (l'essai a été fait avec un Wavetek) |

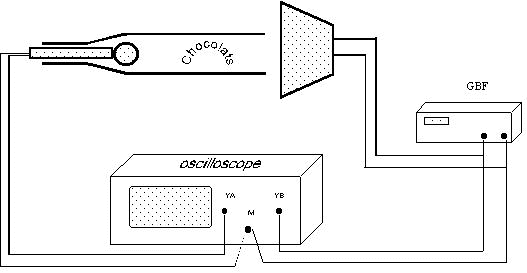

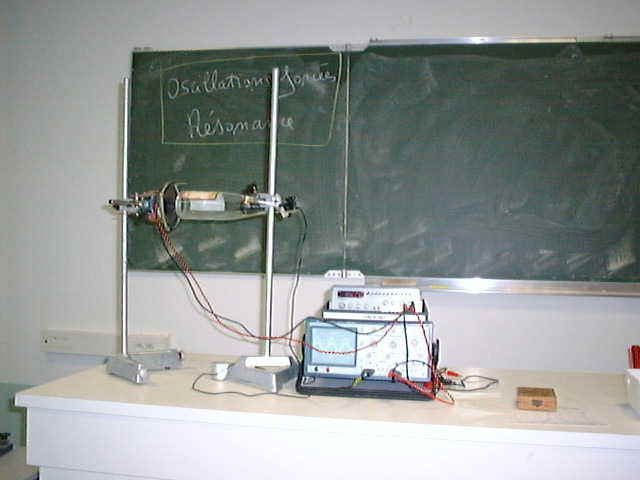

Montage
:
| La tension de sortie du GBF vaut 1V "crête à crête". |
| Dans l'intervalle de fréquence employé, cette tension reste constante
sans que l'on doive retoucher l'amplitude. Pour avoir des mesures reproductibles, se placer au voisinage de la résonance, centrer le haut parleur par rapport à la bouteille, puis le rapprocher jusqu'à ce que la réponse soit maximale. |
| Pour l'amortissement, placer une feuille de plastique alvéolaire à l'intérieur de la bouteille, contre la paroi. L'amortissement est déjà sensible avec une feuille de papier ordinaire. |
Exploitation :
| Les résultats ont été saisis dans le tableur de Régressi La modélisation par une formule du genre d = cte / Ö (cte + (cte*f-1/cte*f)2 ), montre l'analogie entre les courbes de réponse acoustique et électrique. |
| Fichier régressi (dos) bouteil1.rrr |
