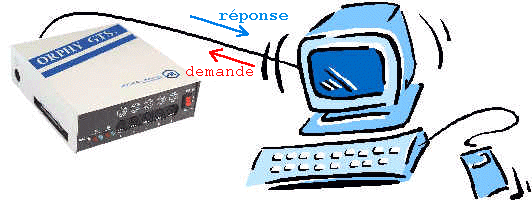

Dans le mode rapide d'ORPHY GTS, les commandes issues de l'ordinateur ont une taille
fixe de 1 octet.
ORPHY selon le cas répondra 0, 1, 2 ou 255 octets.
Attention : Orphy
est très poli : il ne répond que si on l'interroge !
Voici les codes des commandes correspondants :
Codes |
Fonctions |
Nbre d'octets reçus |
Equivalence
mode texte |
| Hexadécimal |
Décimal |
Caractère équivalent |
| 0 .. 5 |
0 .. 5 |
|
Mise à 0 d'une sortie binaire.
Code = 0 + N° de la Sortie Binaire |
0 |
"XRBIT x\n" |
| 20 .. 25 |
32 .. 37 |
' ' .. '%' |
Mise à 1 d'une sortie binaire.
Code = 32 + N° de la Sortie Binaire |
0 |
"XSBIT x\n" |
| 30 .. 37 |
48 .. 55 |
'0' .. '7' |
acquisition de 255 valeurs. Intervalle de
temps d'environ 51 µs sur l'entrée analogique choisie.
Code = 48 + n° EA |
255 |
|
| 40 .. 47 |
64 .. 71 |
'@' .. 'G' |
Lit une entrée analogique.
Code= 64 + n°EA |
1 |
"XEA x\n" |
| 60 .. 65 |
96 .. 101 |
'`' .. 'e' |
Lit une entrée Binaire.
Code= 96 + n°EA |
1 |
"XEBIT x\n" |
| 70 .. 7F |
112 .. 127 |
'p' .. |
Commande la sortie analogique.
Code = 112 ==> Usa=0V
Code = 127 ==> Usa = 4,70V
Code = 112 + (Usa/0,313V) pour 0<= Usa <=4,70V |
0 |
"XSA n\n" |
| 80 .. BF |
128 .. 191 |
'Ç' .. '+' |
Commande les 6 sorties Binaires en bloc.
Code = 128 + code des sorties binaires |
0 |
"XSBLOC b\n" |
| C0 |
192 |
'+' |
Lit les 6 Entrées binaires ensemble.
Code = 192 |
1 |
"XEBLOC\n" |
| D0 .. D1 |
208 .. 209 |
'ð' .. 'Ð' |
Compte les changements d'états de
l'Entrée Front choisie. Avec remise à zéro du compteur interne.
Code = 208 + n° EF |
2 |
"XCPT x\n" |
